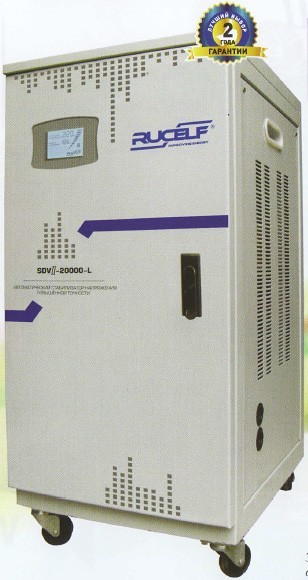

Однофазний стабілізатор напруги RUCELF SDV-II-30000-L

Стан енергосистем України залишає бажати кращого. Напевно кожен другий абонент вітчизняних електромереж має претензії до енергопостачальним організаціям. Миготливі лампочки освітлення, постійні збої в роботі електрообладнання, виходу його з ладу – причини нестабільної напруги в мережі.

Переглянувши підготовлений нашим інтернет магазином відеоролик, ви зможете більш детально ознайомитися з обладнанням:

Стабілізатори напруги RUCELF завоювали довіру десятків тисяч користувачів на Україні і в Росії. Вони характеризують наше обладнання як надійне, сучасне, має гарне співвідношення ціна/якість. Для того, щоб бути ближче до споживача, ми організували мережу сервісних центрів по Україні. Наші сервісні центри укомплектовані штатом кваліфікованих фахівців, всім необхідним лабораторним устаткуванням для якісного і оперативного проведення робіт з гарантійного ремонту і післягарантійного обслуговування нашого обладнання.
В цьому році була випущена серія стабілізаторів напруги другого покоління: RUCELF® SDV II-20000-L, RUCELF® SDV II-30000-L, RUCELF® SDV II-40000-L.
На стабілізаторах RUCELF® SDV II-30000-L встановлюється цифрова плата з мікропроцесорним правлінням, яка здійснює логічне керування роботою стабілізатора, враховуючи напругу на вході і на виході, потужність підключеного навантаження, температурний режим. Харчування плати управління здійснюється джерелом живлення з розширеним діапазоном вхідної напруги (від 0 до 400 В), що забезпечує надійну роботу і захист стабілізатора і споживачів від критичних стрибків напруги. Плата управління працює таким чином:

• Після включення стабілізатора в мережу, він налаштовує вихідна напруга до 220 В і через 5 сек включає живлення навантаження. У разі, коли неможливо відрегулювати вихідна напруга до заданих параметрів (вхідна напруга значно відрізняється від заданого), висвічується помилка №1.
• Коли вихідна напруга опускається нижче 190 В – відключається живлення навантаження і на дисплеї висвічується помилка №2. Після того, як вихідна напруга нормалізується, включається режим «затримка» на 5 с, після чого включається живлення навантаження.
• Коли вихідна напруга піднімається вище 242 В – відключається живлення навантаження і на дисплеї висвічується помилка №3. Після того, як вихідна напруга нормалізується, включається режим «затримка» на 5 с, після чого включається живлення навантаження.
• Якщо спрацює тепловий захист, вимикається живлення навантаження, на дисплеї висвітиться помилка №4, також на дисплеї буде відображатися температура автотрансформатора. Після того як температура знизиться до 55°С включиться режим «затримка» на 5 сек, після чого відновлюється подача вихідної напруги.
• У випадку, коли потужність підключеного до стабілізатору навантаження перевищить гранично допустиму, живлення навантаження відключиться, на дисплеї висвітиться помилка №5. Після зменшення потужності навантаження, включиться затримка на 5 сек, після чого відновиться подача вихідної напруги. Якщо дана ситуація повториться 3 рази протягом 30 хвилин, стабілізатор відключить вхідний автоматичний вимикач. Для відновлення нормальної роботи стабілізатора необхідно переглянути сумарну потужність навантаження (сумарна потужність підключеного до стабілізатору навантаження не повинна перевищувати номінальну потужність стабілізатора), і включити стабілізатор.

КОДИ ПОМИЛОК стабілізатора напруги RUCELF SDV II-30000-L

01 Помилка старту
Якщо при подачі живлення на плату управління неможливо виставити на виході стабілізатора 220 В, то виникає помилка. Для відновлення нормальної роботи необхідно швидко вимкнути стабілізатор з мережі 220 В.
02 Знижена напруга на виході стабілізатора
Скидання захисту відбувається при встановленні вихідної напруги більше 190 протягом 5 секунд.
03 Підвищена напруга на виході стабілізатора
Скидання захисту відбувається при встановленні вихідної напруги менше 242 протягом 5 секунд.
04 Перевищення температури понад 100°С, або несправність датчика температури
Відключення захисту по температурі відбувається при зниженні температури до 55°С
05 Спрацьовування захисту по струму (перевантаження)
Зменшіть навантаження. Скидання захисту відбувається при встановленні вихідного струму менше 100% номінального струму протягом 5 секунд.
06 Перевищення вхідного напруги понад 300 В
Якщо вхідна напруга більше 300 протягом 10 с, відбувається відключення вхідного автомата захисту. Для відновлення роботи необхідно включити стабілізатор.
07 Несправність датчика температури
При визначенні цієї несправності відбувається блокування роботи стабілізатора.
08 Несправність сервомотора
Якщо вхідна напруга знаходиться в межах 150 – 260 В, вхідна реле включено і протягом 10 с стабілізатор не може встановити на виході 220 В, робота стабілізатора блокується.
09 Критична помилка

Якщо протягом години спрацьовував захист по струму 3 рази, блокується робота стабілізатора. Для відновлення нормальної роботи необхідно включити автоматичний вимикач вхідної напруги стабілізатора.

У разі якщо вхідна напруга більше 300 В, стабілізатор його вимикає. Для відновлення нормальної роботи стабілізатора необхідно включити автоматичний вимикач «МЕРЕЖА».
Також плата управління постійно перевіряє працездатність окремих деталей стабілізатора. У разі якщо несправний датчик температури, або двигун сервоприводу, вимикається вихідна напруга, на дисплеї висвічується помилка №7 або №8 відповідно.
Підключення стабілізатора.
УВАГА! Перед підключенням стабілізатора необхідно переконатися у відсутності механічних ушкоджень.

Якщо транспортування проводилася при мінусових температурах, слід витримати стабілізатор не менше 2 годин при кімнатній температурі для запобігання появи конденсату.
УВАГА! Підключення стабілізатора повинно проводитися кваліфікованим фахівцем.
• Витягти стабілізатор з пакування тари і провести зовнішній огляд з метою визначення наявності пошкоджень корпусу або автоматичного вимикача.
• Встановити стабілізатор у приміщенні, що відповідає робочим умовам експлуатації.
• Заземлити корпус стабілізатора.
• Перед підключенням переконатися, що кнопка або автоматичний вимикач знаходиться в положенні «викл.».
• Підключити навантаження до клем або розетки.
• Підключити до вхідних клем живляча напруга 220 В.
• Встановити кнопку або автоматичний вимикач в положення «вкл.».

Передня панель стабілізатора напруги:

Задня панель стабілізатора напруги:

1. Екран стабілізатора.
1. Індикатор вихідної напруги.
2. Індикатор вхідної напруги.
3. Індикація температури автотрансформатора.
4. Індикація коду помилки.
5. Індикація затримки включення стабілізатора.
6. Шкала навантаження стабілізатора.
7. Включення живлення.
8. Режим «Обхід»
9. Підключення навантаження.
10. Підключення вхідного напруги.
11. Підключення заземлюючого проводу.
12. Технічні характеристики.
13. Сигнальний контакт.

Коротко про переваги нових моделей RUCELF серії SDV –II

• Великий, інформативний дисплей
• Імпульсний блок живлення електронної
  плати управління.
• Індикація кодів помилок, і
  диференціація їх за типами.
• Збільшено кількість термодатчиків — за
  одному на кожну токос'емноє щітку.
• Вентилятор охолодження, що працює
  в парі з термодатчиком
• Вхідна реле для захисту
  автотрансформатора.



Характеристики стабілізатора напруги	RUCELF SDV II-30000-L
Граничний діапазон (вимк. навантаження), У	130... — 275
Робочий діапазон вхідних напруг, В	150 — 260
Точність стабілізації	220±1,5%
Потужність навантаження, Вт/Ва	24000/30000
Тип стабілізації	Електромеханічний
ККД, %	98
Клас захисту,	IP 20
Режим Транзит	+
Відносна вологість, %	до 80%
Температура навколишнього середовища,	°С 0...+40
Габарити (ШхВхГ, мм)	380х840х415
Маса, кг	87



Схема підключення стабілізатора напруги в побутову мережу дуже проста. Клеми підключення проводки вхідного і стабілізованої напруги підписані на корпусі приладу. Проводи приєднуються за допомогою клемника на гвинтах.
